【新】アングルシートバルブ/エアオペレート形JSB Series
新製品情報のご紹介です！！
こんにちは。神崎機工です。
いつも新製品紹介をご覧いただきありがとうございます！
今回ご紹介する製品は、
SMC株式会社

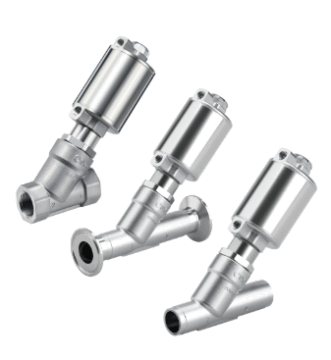

アングルシートバルブ/エアオペレート形 JSB Seriesです。
アングルシート構造による低圧損が魅力のアングルシートバルブ/エアオペレート形に・・・
◎ヘルール接続タイプ
◎突合せ溶接接続タイプ
の2タイプが追加されました👏👏👏
◎製品特徴
①長寿命
空気 水・・・・1000万回
蒸気・・・・・・300万回
※SMC株式会社試験条件による（JSB21の場合）
寿命はオプションやサイズによって異なります。
②低圧損/大流量
従来品 VNB Series(玉形弁構造) では、Cv12と圧力損失が大きくなってしまっていたものが、
本製品 JSB Series(アングルシート構造) だと、
流路形状最適化による大流量化を実現したため、Cv29と圧力損失が小さくなりました！
➡その差約2.5倍
※管接続口径：1”（25A）サイズで比較した場合
③小型
高さ：166mm（※管接続口径：1”の場合）
④低リーク
内部漏れ量
10c㎥/min以下
※空気の場合
⑤最高使用圧力
1.6MPa（高圧タイプ）
1.0MPa(標準圧力タイプ)
※詳細は各弁形式の流量特性をご参照ください。
バリエーション
| タイプ | 規格 | 呼び径 | ボディ材質 | 使用流体温度 水・ 空気（℃） | 蒸気（℃） |
| ねじ | RcM NPT G | 3/8-2・1/2 | SUS316L相当 | 99以下 | 183以下※ |
| 突合せ溶接 (B1) | DIN EN ISO 1127 ISO 4200 DIN 11866 B | DN10-DN65 | SUS316L相当 | 99以下 | 183以下※ |
| 突合せ溶接 （B2） | ASME BPE DIN 11866 C | 3/8-2・1/2 | SUS316L相当 | 99以下 | 183以下※ |
| ヘルール (C1) | DIN 32676-B | DN10-DN65 | SUS316L相当 | 99以下 | 183以下※ |
| ヘルール （C2） | ASME BPE | 3/8-2・1/2 | SUS316L相当 | 99以下 | 183以下※ |
※低パイロット圧力タイプは158℃以下
また、下記オプションもご選択いただけます。
パイロットポート用管継手
・金属ワンタッチ管継手 /KQB2 Series
・SUS316ワンタッチ管継手 /KQG2 Series
呼吸ポート
・焼結金属エレメント（SUS） /ESKA Series
・金属ワンタッチ管継手 /KQB2 Series
・SUS316ワンタッチ管継手 /KQG2 Series
そのほか、、、、
◎水・蒸気・空気に対応（SUS316L相当）
◎凹凸の少ないヘッド形状（ヘッド材質：SUS304）
⇒オールインワン＆クリーンデザインの採用
ヘッドAss’y /ボディナット /軸シールAss’y
弁体Ass’y /ボディ
⇒上記の各パーツ交換ができる、容易なメンテナンス性
などなど、うれしいポイントが盛りだくさんです✨✨
さらに詳しい情報をご希望の方は、お気軽に弊社までお問い合わせください😊
================================================================
参考に以下をご覧ください。
・SMC株式会社 ホームページ
https://www.smcworld.com/ja-jp
・製品詳細
最後までご覧いただきまして誠にありがとうございました。
